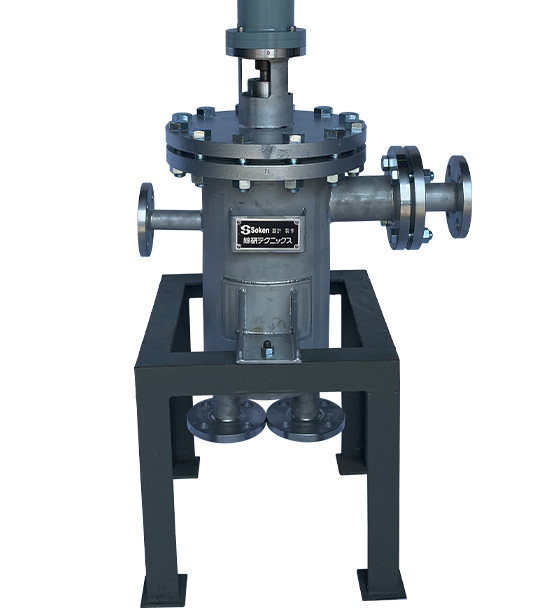

還流分配器 【特許製品】
蒸留設備における還流の諸問題を解決。
多くの特長を持つ優れた還流分配器は当社の特許製品です。
多くの特長を持つ優れた還流分配器は当社の特許製品です。
蒸留の還流分配方式としては、タイマー電磁弁式、フローメータ弁制御方式等、さまざまありますが、それらのいずれもが機械的故障、分配精度等、使用上いろいろな問題があります。
還流分配器は、上記の諸問題を解決する多くの特長をもったきわめて優れた分配器です。
還流分配器は、上記の諸問題を解決する多くの特長をもったきわめて優れた分配器です。
ページ内目次
構造及び原理
オリフィス式還流分配器
本体ケーシング、液分配角度を設定する軸、集液して液高を持たせるためのバケット、液を均一流下させるためバケット底部に植えつけた多数のオリフィス管、および液分配仕切板より構成されます。
スリット式還流分配器
オリフィス管に替えて、バケット内部にスリット管を取り付けたものです。
特長
- 連続した正確な液分配ができます
- 停止時の液の滞留が全くありません
- 接液部に摺動部が無く、故障がほとんどありません
- 操作がきわめて簡単です
- 常圧および高真空両操作に使用できます
仕様
| 型式 | オリフィス式 | スリット式 | |||
|---|---|---|---|---|---|
| タイプ | 概略寸法(D×H) | 設定還流比 | 流量範囲（ℓ/min） | 概略寸法 | |
| Ⅱ | A | 8B×400h | Rmax＝34 | 1.7～7.0 | 8B×500h |
| B | 3.5～9.8 | ||||
| C | 5.6～16.8 | ||||
| Ⅲ | A | 10B×450h | Rmax＝64 | 3.2～15.0 | 10B×550h |
| B | 6.5～21.5 | ||||
| C | 10.5～35.0 | ||||
| Ⅳ | A | 12B×480h | Rmax＝83 | 4.2～21.2 | 10B×580h |
| B | 8.5～30.5 | ||||
| C | 13.5～55.0 | ||||
| 入口流量範囲 | 1:3 | 1:10 | |||
