“広”粘度撹拌機 Hi-Fミキサー 【特許製品】


High-Efficent Mixer“広”粘度対応撹拌装置
生産現場で蓄積した実績とノウハウを凝縮した、まったく新しいタイプの撹拌機を独自開発しました。独創的な2つの異なる翼を持ち、幅広い粘度領域で大きな循環流を実現します。
小型機の無料貸し出しも実施しております。
【化学工学会技術賞 受賞】 【中堅・中小企業新機械開発賞 受賞】


概要

数mPa・s~30万mPa・s程度までの流体を混合
できます。

製品の高品質化、高性能化と共に生産の合理化へのニーズがますます高まるファインケミカル分野においては、生産プラントを構成する機器、システムの革新を図り、新しい生産プロセスを構築することが急務となってきております。

なかでも製品の品質に大きな影響を与える反応槽の高性能化、広い粘度領域をカバーする高効率撹拌が強く望まれております。

「Hi-Fミキサー」は、この分野で数多くの実績・ノウハウを持つ綜研テクニックスが開発した従来の常識を変える新しいタイプの撹拌装置です。

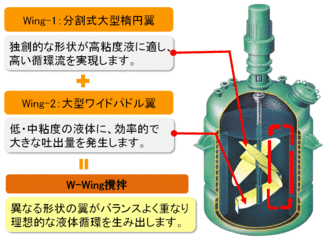

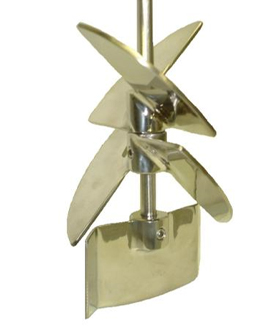

機能

大型楕円翼

上部から見て円形状の構造を有し広い撹拌面積を確保。

分割翼

上部翼によって液を下部に押し下げる量と下部翼の吐出量とのバランスをとり、広い粘度範囲で効果的な槽内液循環を実現。

大型パドル翼

効率の良い大きな吐出量を実現。

コイル付撹拌槽内の流速分布

Hi-Fミキサー流動解析

【解析条件】
・撹拌Re数 10
・容積 10m3
・槽径 2.2m
・粘度 186Pa・s
・回転数 60rpm
(㈱アールフロー提供 使用ソフト:R-FLow)

コイル付撹拌槽においても強力な循環流を発生させることができます。
汎用翼と比較して、コイル伝熱係数の向上および、槽内の混合ムラ・
温度ムラの解消を図ることができます。

特長

  • 槽内全体を大きく循環する流動状態が実現できる。
  • 低動力で広い粘度範囲での優れた撹拌混合特性を実現する。
  • 低粘度液から高粘度液までの広い領域で優れた混合性能を示す。
  • 低動力で固体を分散・浮遊することができる。
  • 低速回転でも槽内均一混合が実現できる。
  • 液の跳ね上がりがなく、槽壁への液付着が少ない。

用途

  • 低粘度から高粘度に変化するポリマー重縮合反応。
  • 高粘度液中に低粘度を希釈・混合する操作。
  • 高濃度スラリーの固液溶解、添加剤の分散・混合。
  • 乳化・懸濁重合等における粒径制御。
  • 有機合成等に見られる触媒の懸濁分散。
  • 撹拌により粒子が破壊される晶析の粒径制御。
  • 食品・バイオ関係の気ー液撹拌・混合操作。
  • その他医薬(晶析)、食品(発酵)、電子材料など。

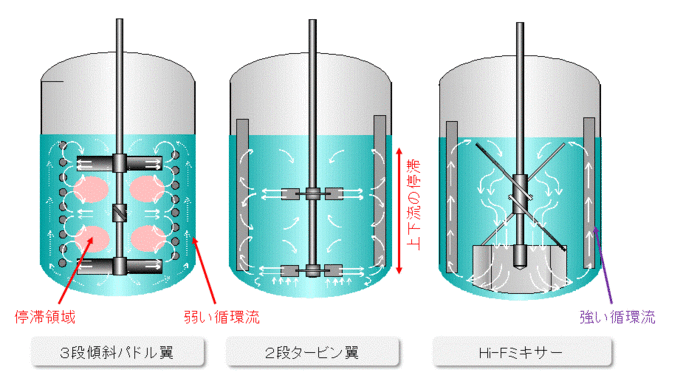

フローパターン

Hi-Fミキサーと汎用翼のフローパターン比較

混合特性

常識を超えた高い混合性能

槽内全体に渡る強い液体循環流を発生させる為、数mPa・s~30万mPa・sまでの広い粘度領域で優れた混合性能を発揮します。

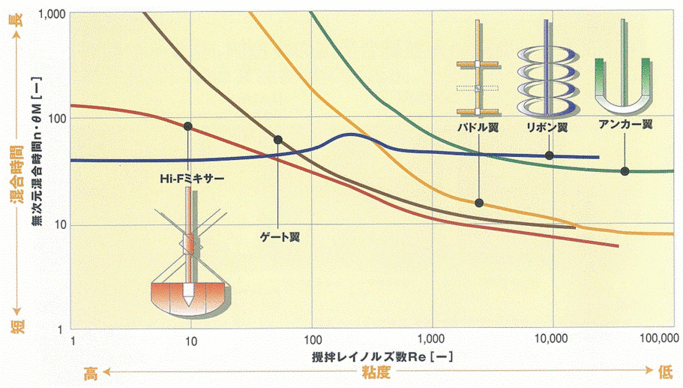

Hi-Fミキサーと汎用翼の混合特性比較

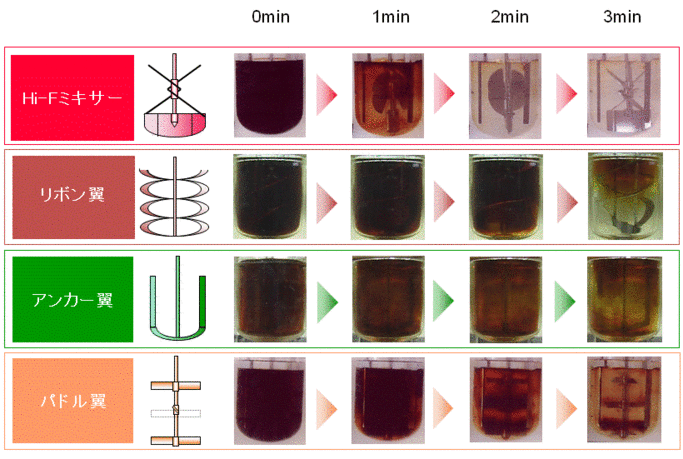

Hi-Fミキサーと汎用翼の脱色反応比較(粘度=10Pa・s、撹拌動力一定)

性能

Hi-Fミキサーは、全レイノルズ領域(低粘度から高粘度に至る領域)で混合に要する撹拌動力が低い値となっており、優れた混合効率を発揮します。

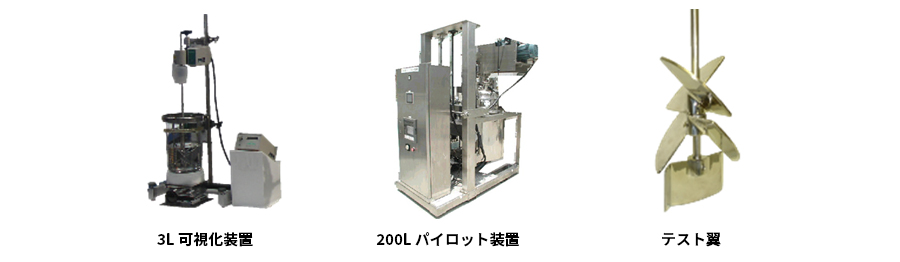

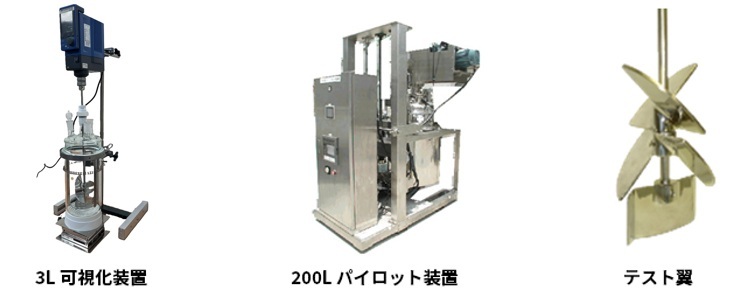

貸出テスト装置

Hi-Fミキサー(“広”粘度撹拌機)無料貸出実施中!
この機会にぜひお試しください。
各種「Hi-Fミキサー貸出テスト装置」を取り揃え、実液により撹拌性能をご評価いただく体制を整えております。
この機会にぜひHi-Fミキサーの混合性能をご体験ください。
数百mLからのテスト翼の新規製作も承ります。

貸出しのお問合せ・お申込みは下記の「お問合せ・カタログ請求」または、お電話にてお申し付けください。

Hi-Fミキサー導入例

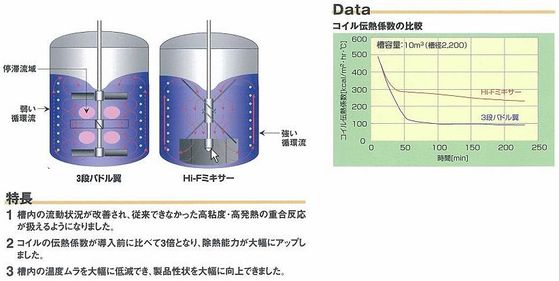

Hi-Fミキサーを用いた重縮合反応の実施例

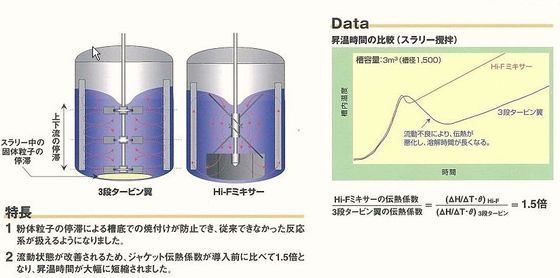

Hi-Fミキサーを用いたラジカル重合反応の実施例

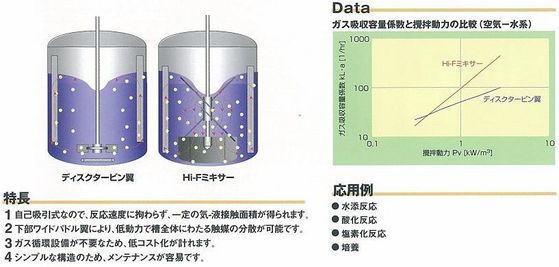

Hi-Fミキサーを用いた自己吸引式気-液接触反応の実施例

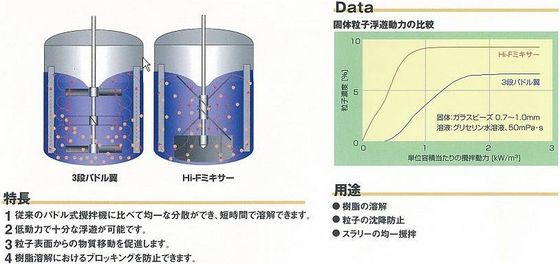

Hi-Fミキサーを用いて高濃度スラリー状態で樹脂を溶解させた実施例
