溶剤回収装置 Hi-TAMAKI™
廃液中の溶剤を残らず回収可能な溶剤回収装置
廃液の溶剤回収で回収率を上げたいと思っていませんか？
200℃を超える高沸点溶剤の溶剤回収を諦めていませんか？
そのようなご要望に対応するため、溶剤の回収率が高い、熱媒体油加熱が可能な溶剤回収装置を開発しました。
技術提携先：㈱西村鐵工所
200℃を超える高沸点溶剤の溶剤回収を諦めていませんか？
そのようなご要望に対応するため、溶剤の回収率が高い、熱媒体油加熱が可能な溶剤回収装置を開発しました。
技術提携先：㈱西村鐵工所
Hi-TAMAKI™の概要
- 廃水処理やプロセスの乾燥工程で多くの納入実績があるＣＤドライヤーで、廃液中の有機溶剤と不揮発分（固形物）を分離し、回収する装置
- 綜研テクニックスで培った有機溶剤系プラントや装置のノウハウ（安全対策を含む）をＣＤドライヤーに付加
- 綜研テクニックスの熱媒技術をＣＤドライヤーに融合させ250℃の高温領域での加熱が可能
主要部（CDドライヤー）とHi-TAMAKI™のフロー

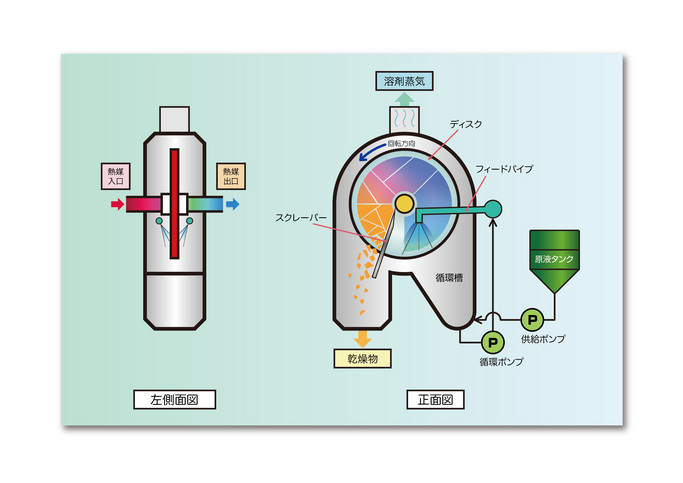

主要部（CDドライヤー）の構造
主要部（CDドライヤー）内の流れ
- 原液タンク内の原液は供給ポンプにより循環槽へ供給されます。
- 循環槽の原液は循環ポンプによりフィードパイプを介してディスク面に塗布されます。
- ディスク付着した原液はディスクの回転とともに乾燥され、溶剤蒸気は上部から排出、ディスク付着の固形物はスクレーバーで搔き落とされます。

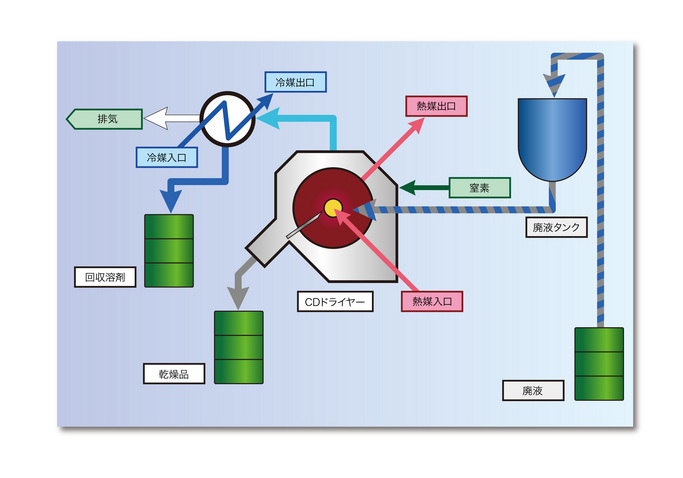

Hi-TAMAKI™のフロー
Hi-TAMAKI™の特長・優位性
- 回収溶剤は99%以上の高回収率とすることが可能
- 廃棄処理は廃液中の不揮発分（固形物）のみとすることが可能
- 処理温度200℃程度で溶剤回収が可能
- 処理能力が高いため、設置面積が小さい
- 熱媒体油仕様は圧力容器扱いとならず、海外輸出が容易
- 槽内作業不要（蒸発缶使用時の付着物除去作業の軽減、安全性向上）
- 乾燥プロセス設備としても使用が可能
Hi-TAMAKI™の仕様
| 型式 | VCD-500 |
|---|---|
| 伝熱面積 | 0.4m2（φ540mmディスク1枚） |
| 廃液処理量 | ～150L/Hr※ |
| 加熱温度範囲 | 120～250℃ |
| 加熱方式 | 熱媒体油、又は蒸気 |
| 安全対策 | 窒素シール、防爆仕様（ゾーン１対応） |
| オプション | 減圧仕様、リモートモニタリングシステム |
| ※廃液性状（沸点、粘度等）により異なります。 | |
